Сравнение станков
6Р80, 6Р82, 6Д81Ш и 6Р83Ш: горизонтальный или широкоуниверсальный фрезерный станок
Горизонтально-фрезерный станок работает дисковыми, цилиндрическими и фасонными фрезами на оправке — им режут пазы, шлицы, зубья, обрабатывают плоскости набором фрез. Широкоуниверсальный станок добавляет к горизонтальному шпинделю поворотную головку: можно фрезеровать под углом и несколько граней детали за один установ.
У нас в наличии два горизонтальных станка серии 6Р и два широкоуниверсальных. Сравниваем по справочным данным.
Характеристики в сравнении
| Параметр | 6Р80 | 6Р82 | 6Д81Ш | 6Р83Ш |
|---|---|---|---|---|
| Тип | горизонтальный | горизонтальный | широкоуниверсальный | широкоуниверсальный |
| Стол, мм | 800 × 200 | 1250 × 320 | 1250 × 250 | 1600 × 400 |
| Ход X / Y / Z, мм | 500 / 160 / 300 | 800 / 240 / 360 | 630 / 200 / 390 | 1000 / 300 / 410 |
| Поворот стола | ±45° | ±45° | — | — |
| Обороты, об/мин | 50–2240 | 31,5–1600 | 20–2000 / головка 45–2000 | 31,5–1600 / головка 50–1600 |
| Конус шпинделя | 40 | 50 | 40 | 50 |
| Мощность, кВт | 3 | 7,5 | 5,5 | 10 |
| Масса, кг | 1260 | 2900 | 2400 | 4500 |
Справочные данные базовых моделей (stanki-katalog.ru). Параметры конкретного станка сверяйте с паспортом.
6Р80 и 6Р82 — классические горизонтальные
Оба станка — универсальные горизонтально-фрезерные с поворотным на ±45° столом: с делительной головкой на них фрезеруют спирали и зубчатые колёса. 6Р80 «Жальгириса» — малый, стол 800 × 200 мм и 3 кВт, для мелких деталей и мастерских. 6Р82 Горьковского завода — средний, стол 1250 × 320 мм и 7,5 кВт, самый распространённый станок этого типа. Наш 6Р82 эксплуатировался мало. Подробнее — станок 6Р82.
6Д81Ш и 6Р83Ш — широкоуниверсальные

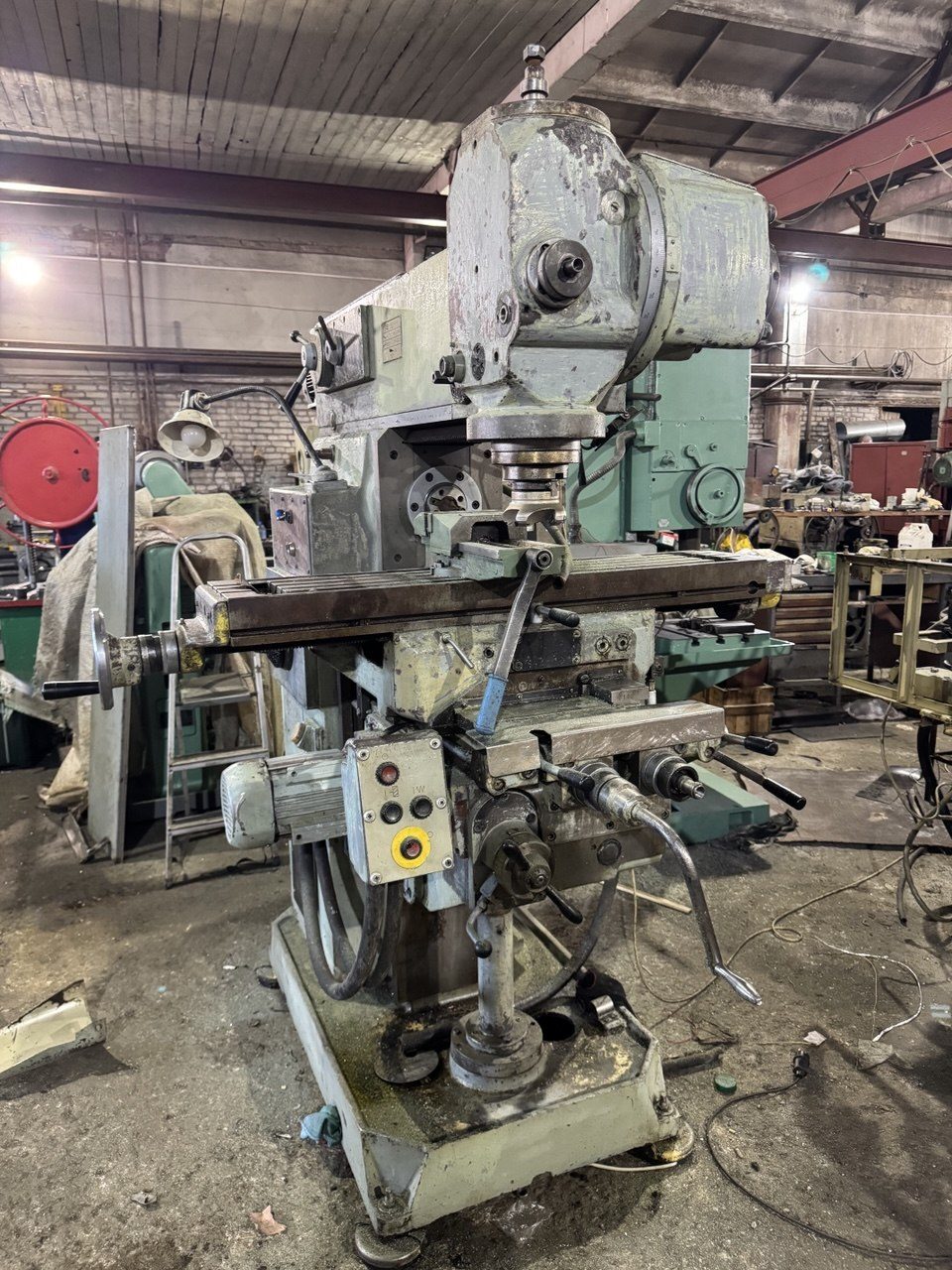

У широкоуниверсальных станков два шпинделя: горизонтальный и шпиндель поворотной головки на выдвижном хоботе. 6Д81Ш Дмитровского завода — компактный, стол 1250 × 250 мм, 5,5 кВт. 6Р83Ш Горьковского завода — крупный, стол 1600 × 400 мм, 10 кВт, масса 4,5 т; головка поворачивается в двух плоскостях, и деталь можно обработать с нескольких сторон без переустановки. Такие станки ценят в ремонтных и инструментальных цехах, где детали разные и единичные.
Что выбрать
Пазы, шлицы, зубья, набор фрез на оправке — горизонтальный 6Р80 или 6Р82. Разнотипные детали, работа под углом и с разных сторон — широкоуниверсальный 6Д81Ш или 6Р83Ш. На осмотре горизонтального станка проверьте хобот, серьгу и комплект оправок; широкоуниверсального — фиксацию поворотной головки и биение обоих шпинделей.
Частые вопросы
- Чем горизонтально-фрезерный станок отличается от широкоуниверсального?
- У горизонтального один шпиндель с оправкой и хоботом. У широкоуниверсального есть ещё поворотная головка со своим шпинделем — можно фрезеровать под углом и с нескольких сторон за один установ.
- Чем 6Р80 отличается от 6Р82?
- Размером: у 6Р80 стол 800 × 200 мм и 3 кВт, у 6Р82 — 1250 × 320 мм и 7,5 кВт. 6Р80 — для мелких деталей и небольших мастерских.
- Можно ли посмотреть станки в работе?
- Да, все станки из статьи стоят на нашей площадке в Соболево. Если приехать не получается — снимем видео.
